Generatory pary



Seria bezrurowych wytwornic pary VPR została zaprojektowana tak, aby znalazła zastosowanie w małych i średnich myjniach cystern. Tam, gdzie jest wymagana nieduża ilość suchej pary, wyprodukowana przez bezpieczną, prostą i niezawodną wytwornicę VPR, jest rozwiązaniem dla Państwa. Wytwornica jest łatwa w obsłudze dla każdego, nawet niewykwalifikowanego personelu. Wydajność do 500 kg/h, ciśnienie do 10 bar. Absolutne bezpieczeństwo, odporność na wybuch od strony wodnej. Całkowity brak rur. Gwarancja długiej żywotności i trwałości, łatwość utrzymania (rzadkie konserwacje). Wysoka sprawność (>88%), dzięki użyciu całej powierzchni grzewczej. Możliwość zastosowania każdego rodzaju palnika, co oznacza łatwy i tani serwis. Pionowe wykonanie umożliwia instalację na małej powierzchni. Prosta konserwacja, dzięki polerowanej powłoce ze stali nierdzewnej (do modelu 330). Falista komora spalania, oznacza trwałość i zwiększa powierzchnię grzejną. Uruchamianie i przetestowanie każdej jednostki przed opuszczeniem fabryki. Dostarczana wraz z palnikiem (opcja), wraz z kompletną armaturą odcinającą, kontrolną i regulacyjną i z pompą łądującą. Jakość bezrurowej wytwornicy pary VPR jest także gwarantowana Certyfikatem ISO 9002.



Wytwornica pary typu GMT jest wytwornicą o wymuszonej cyrkulacji. Wraz z innymi zaletami jak: Produkcja pary w przeciągu 5 minut; Całkowite bezpieczeństwo przeciweksplozyjne; Trójciągowa konstrukcja wytwornicy; Generator pary jest zaprojektowany, aby zapewnić: Wysoką sprawność (pow. 90%) dzięki dużej powierzchni odparowania; Pionową lub poziomą wersję w zależności od potrzeb klienta; Dużą suchość pary (99%) dzięki zmiennej średnicy wężownicy i możliwości dokładnego regulowania objętości wody dzięki elektronicznemu przemiennikowi częstotliwości zainstalowanemu w panelu sterowania; Łatwą obsługę i serwis dzięki całkowicie otwieranym drzwiom tylnym i przednim (mocowanych na zawiasach do modelu 200) umożliwiającym ewentualne zmiany w wężownicy w czasie poniżej pół godziny.  Każda z wytwornic pary typu GMT jest uruchamiana i testowana, aby zapewnić klientowi spełnienie wszelkich parametrów technicznych. Posprzedażowy serwis ogólnoświatowy dociera do każdego klienta w przeciągu 24 godzin.  Jakość wytwornicy pary GMT jest także potwierdzona i gwarantowana Certyfikatem ISO 9002

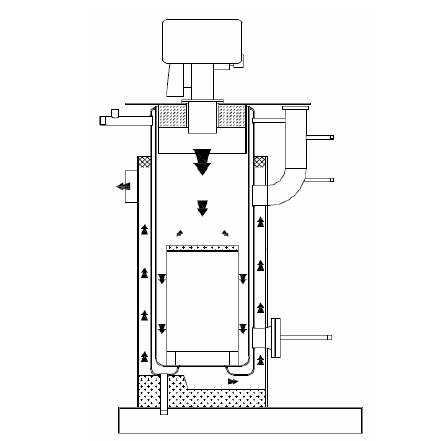

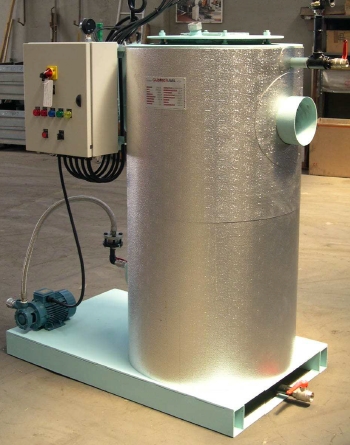

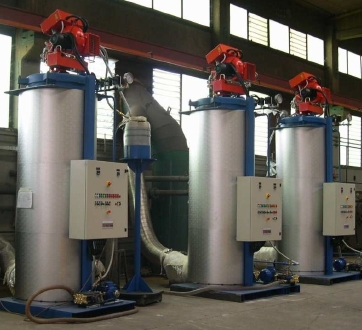

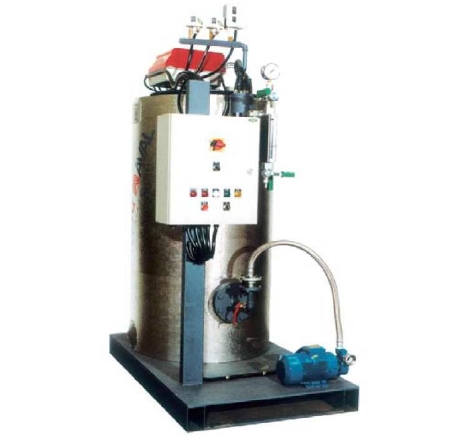

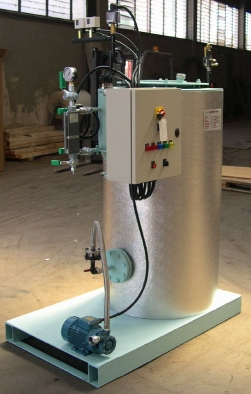

 Bezrurowa wytwornica pary VPR

Nasza seria bezrurowych wytwornic pary została zaprojektowana tak, aby znalazła zastosowanie w miejscach, gdzie wymagana jest nieduża ilość suchej pary wyprodukowanej przez bezpieczną, prostą i niezawodną wytwornicę, łatwą w obsłudze dla każdego, nawet niewykwalifikowanego personelu.



Cechy charakterystyczne zaproponowanej, bezrurowej wytwornicy pary to:

• absolutne bezpieczeństwo, odporność na wybuch od strony wodnej (brak konieczności montażu wytwornicy w kotłowni w przeciwieństwie np. do kotłów parowych)
• całkowity brak rur
• gwarancja długiej żywotności i trwałości
• wysoka sprawność (>88%), dzięki użyciu całej powierzchni grzewczej
• możliwość zastosowania każdego rodzaju palnika
• pionowe wykonanie umożliwia instalację na małej powierzchni
• łatwość obsługi dzięki instalacji wszystkich akcesoriów w łatwodostępnym i widocznym miejscu
• każda jednostka przed opuszczeniem fabryki jest uruchamiana i testowana.



Jakość urządzenia jest gwarantowana certyfikatem ISO 9001



•
•
•
•

Dane techniczne



Model	Wydajność Kg/h	Moc cieplna kW	Sprawność %	Długość B mm	Szerokość A mm	Wysokość H mm	Średnica komina Ø	Masa własna kg
VPR 50	50	30	90,0	1320	850	1310	200	450
VPR 80	80	56	90,0	1320	850	1310	200	450
VPR 120	120	84	90,0	1320	850	1310	200	450
VPR 160	160	105	90,0	1320	850	1640	200	600
VPR 220	220	154	90,0	1320	850	1640	200	600
VPR 270	270	188	90,0	1320	900	1860	220	950
VPR 330	330	230	90,0	1320	900	1860	220	950
VPR 500	500	349	88,0	1720	1150	2040	250	1500



Wytwornica pary VPR o wydajności od 50 do 500 kg pary/h pracująca do ciśnienia projektowego 10 bar g.



W skład wytwornicy pary wchodzi:

• zbiornik ciśnieniowy – zgodny z dyrektywą PED - o kształcie cylindrycznym, pionowy wykonany ze stali węglowej Fe 410.1 KW UNI 5869/775; zbiornik zawiera przyłącza dla osprzętu, wylotu pary, odpływu itp.
• cylindryczna obudowa zbiornika ciśnieniowego wykonana ze stali węglowej wraz z wyczystką oraz czopuchem
• powłoka cylindryczna pokryta izolacją wykonaną z wełny mineralnej o dużej gęstości, zabezpieczona tłoczoną blachą aluminiową
• podstawa wytwornicy wykonana z profili stalowych wspierających konstrukcje wytwornicy i jej akcesoriów.



Zawory:

• zawór kulowy na wylocie pary
• zawór kulowy odmulania
• zawory przy poziomowskazie
• zawór odcinający do pompy wody zasilającej



Elektryczny panel sterowania:

• obudowa IP 55
• elektroniczny moduł sterowania
• 12-przyciskowa klawiatura z poliwęglanu służąca do ustawień parametrów pracy urządzenia
• Gariomatic – cyfrowy system wyświetlania oraz sterowania parametrami pracy z możliwością programowania


Urządzenia sterujące i kontrolne:

• poziomowskaz
• manometr z trójdrogowym zaworem
• wziernik do kontroli płomienia
• elektroniczna regulacja poziomu wody
• czujniki ciśnienia
• regulator ciśnienia



Urządzenia zabezpieczające:

• czujnik minimalnego poziomu wody
• presostat bezpieczeństwa zatwierdzony przez ISPESL (The Italian National Institute for OccupationalSafety and Prevention)



Pompa zasilająca:

• pompa odśrodkowa z silnikiem elektrycznym zamontowana na stalowej podstawie o wydajności wysokości podnoszenia zgodnej z dyrektywą PED (Pressure Equipment Directive)
• połączenie pompa/wytwornica wykonane jest za pomocą odpornego na wysokie ciśnienia węża elastycznego wraz z zaworem zwrotnym



Maksymalna projektowa temperatura wody zasilającej dla standardowej pompy wynosi 90oC.

W przypadku wyższych temperatur należy skontaktować się z firmą Czysta Polska.



1	Zawór wylotowy pary	6	Przetwornik ciśnienia
2	Zawór bezpieczeństwa	7	Presostat bezpieczeństwa
3	Zawór spustowy	8	Wodowskaz
4	Wlot wody	9	Przyłącze kominowe
5	Manometr	10	Szafa sterownicza

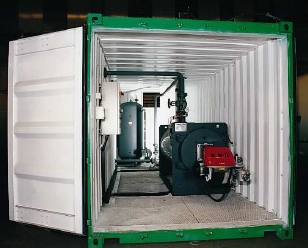

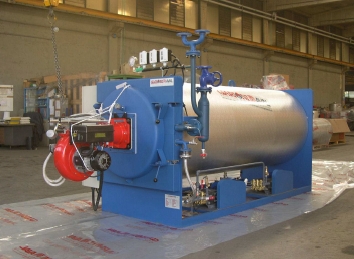

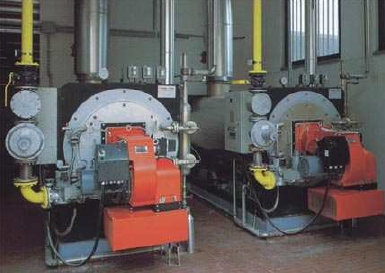

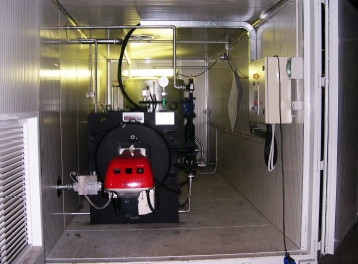

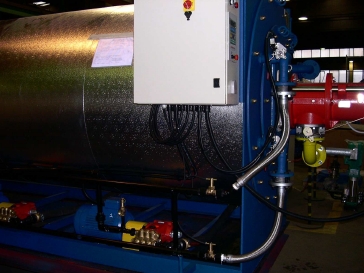

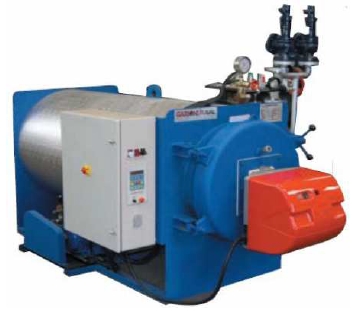

 Przepływowa wytwornica pary GMT

Wytwornica pary GMT jest wytwornicą o wymuszonej cyrkulacji.



Zalety urządzenia:

• produkcja pary w przeciągu 15 minut
• całkowite bezpieczeństwo przeciweksplozyjne (brak konieczności montażu wytwornicy w kotłowni)
• trójciągowa konstrukcja wytwornicy.



Wytwornica pary jest zaprojektowana, aby zapewnić:

• wysoką sprawność (>90%) dzięki dużej powierzchni odparowania
• dużą suchość pary (99%) dzięki zmiennej średnicy wężownicy i możliwości dokładnego regulowania objętości wody za pomocą elektronicznego przemiennika częstotliwości zainstalowanego w panelu sterowania łatwą obsługę i serwis dzięki całkowicie otwieranym drzwiom tylnym i przednim (mocowanych na zawiasach do modelu GMT 200) umożliwiającym ewentualne zmiany w wężownicy w czasie poniżej pół godziny



Każda jednostka przed opuszczeniem fabryki jest uruchamiana i testowana.

Jakość urządzenia jest gwarantowana certyfikatem ISO 9001

Wytwornica jest dostępna w wersji pionowej lub poziomej - w zależności od potrzeb klienta.

•
•
•
•

•
•
•



Dane techniczne





Model	Wydajność Kg/h	Moc cieplna kW	Sprawność %	Długość B mm	Szerokość A mm	Wysokość H mm	Średnica komina Ø	Masa własna kg
GMT 12	120	84	93,0	1700	1450	1600	200	750
GMT 20	200	140	92,0	1700	1450	1600	200	750
GMT 30	300	209	91,0	1700	1450	1600	200	750
GMT 40	400	279	91,0	1700	1450	1700	200	850
GMT 50	500	349	90,0	1700	1450	1700	200	850
GMT 60	600	419	91,0	2300	1650	1650	250	1250
GMT 80	800	558	91,0	2300	1650	1650	250	1250
GMT 100	1000	698	90,0	2300	1650	1650	250	1350
GMT 120	1200	837	89,0	2300	1650	1650	250	1350
GMT 150	1500	1047	90,0	3300	1750	2000	350	1800
GMT 180	1800	1256	90,0	3350	1750	2100	350	2100
GMT 200	2000	1396	89,0	3375	1750	2100	350	2100
GMT 250	2500	1745	90,0	3700	1750	2200	450	2800
GMT 300	3000	2093	89,0	4100	1750	2200	450	2900
GMT 400	4000	2791	89,0	4400	2100	2200	550	3750
GMT 500	5000	3489	90,0	4750	2550	2700	550	6600
GMT 600	6000	4187	90,0	5150	2500	2600	550	7000
GMT 700	7000	4885	90,0	5400			650	7700
GMT 800	8000	5582	90,0	5550	3200	2500	700	9000



Wytwornica pary GMT o wydajności od 120 do 8 000 kg pary/h pracująca do ciśnienia projektowego 11,76 bar g.

W skład wytwornicy pary wchodzi:

• zbiornik ciśnieniowy o kształcie cylindrycznym w obudowie wykonanej ze stali węglowej o odpowiedniej grubości , zgodny z dyrektywą PED (Pressure Equipment Directive), zbudowany z wężownicy wykonanej z dwóch sekcji: bloku ekonomizera (zewnętrznego) oraz bloku odparowania (wewnętrznego) połączonych w ciągłą spiralę; ściany wykonane ze stali węglowej ASTM 106, klasa B przystosowywana do zastosowań do temperatury 450oC; wewnętrzna, tylnia ściana wykonana ze stali odpornej na wysokie temperatury, z ogniotrwałym cementem zapewniającym szczelność w miejscu przejścia pierwszego ciągu spalinowego w drugi
• wężownica wykonana ze stali ogniotrwałej, odporna na warunki powstałe w komorze spalania
• wersja pozioma wytwornicy pary posiada otwór kominowy umiejscowiony w izolowanej termicznie tylniej pokrywie możliwej do demontażu w celu rewizji
• poziome wersje wytwornicy posiadają drzwiczki przednie mocowane na zawiasach dla modeli GMT200, umożliwiające dostęp do wiązek rur oraz płyty montażowej palnika, izolowane ogniotrwałą izolacją cementową mającą na celu zapewnienie szczelności w miejscu przejścia drugiego ciągu spalinowego w ciąg trzeci
• pionowa wersja wytwornicy pary GMT posiada górną pokrywę umożliwiającą dostęp do wiązek rur oraz płyty montażowej palnika, izolowana ogniotrwałą izolacją cementową
• układ spalinowy uszczelniony za pomocą sznura z włókien ceramicznych
• kolektor pary i separator wilgoci (dla wszystkich modeli poziomych oraz modeli pionowych od modelu GMT50 wzwyż) wraz z przyłączem na wlot/wylot pary, zawór bezpieczeństwa i zawór spustowy (używany podczas każdorazowego uruchomienia wytwornicy)
• podstawa wytwornicy wykonana z profili stalowych wspierających konstrukcje wytwornicy i jej akcesoriów
• elementy tj. korpus wytwornicy, drzwi, pokrywy, podstawa itp. zabezpieczone dwuwarstwową farbą matową odporną na wysokie temperatury
• izolacja z wełny mineralnej o grubości 100 mm i gęstości 100 kg/m3.



Zawory:

• zawór na wylocie pary PN16
• zawór spustowo-rozruchowy PN16
• zawór zwrotny wody zasilającej (dwie sztuki powyżej >GMT200)
• zawór do przeciwprądowego czyszczenia wężownicy (dwie sztuki powyżej >GMT200)
• przyłącze do poziomowskazu(dwie sztuki powyżej >GMT200)
• zawór przelewowy wody zasilającej (dwie sztuki powyżej >GMT200)
• zawór bezpieczeństwa
• zawór trójdrogowy do podłączenia manometru



Urządzenia sterujące i kontrolne:

• zabezpieczenie maksymalnego ciśnieniem pary
• nastawa ciśnienia za pomocą elektronicznego wyświetlacza
• automatyczne utrzymanie nastawionych parametrów pary
• manometr z trójdrogowym zaworem
• elektroniczny cyfrowy wskaźnik temperatury pary (dwa dla modelu > GMT200)
• elektroniczny falownik zainstalowany w panelu sterowania, umożliwiający płynną regulację przepływu wody zasilającej



Urządzenia zabezpieczające:

• czujnik przepływu wody zasilającej
• presostat bezpieczeństwa (ręczny reset)
• elektroniczna nastawa maksymalnej temperatury pary (dwa dla modelu > GMT200)
• zawór nadmiarowo-upustowy wody zasilającej (dwa dla modelu > GMT200)
• zawór bezpieczeństwa



Elektryczny panel sterowania:

• obudowa IP 44 lub IP 55 na życzenie
• wyłącznik główny z blokadą drzwi
• włącznik pompy
• przekaźniki
• bezpieczniki
• lampki sygnalizacyjne
• stycznik pompy
• elektroniczny moduł sterowania
• inwerter do kontroli przepływu wody(tylko dla palników modulowanych i dwustopniowych)
• 12-przyciskowa klawiatura z poliwęglanu służąca do ustawień parametrów pracy urządzenia
• Gariomatic – cyfrowy system wyświetlania oraz sterowania parametrami pracy z możliwością programowania
• niskonapięciowe obwody sterowania
• przycisk RESET
• wyłącznik awaryjny



Pompa zasilająca:

• wysokociśnieniowa trójtłokowa pompa dwustronnego działania z ceramicznymi cylindrami z silnikiem elektrycznym (dwie dla modelu > GMT200)
• bezpośrednie połączenie pompa/silnik z osłoną
• rama dla silnika i pompy
• przyłącze manometru



Maksymalna projektowa temperatura wody zasilającej dla standardowej pompy wynosi 90oC.
W przypadku wyższych temperatur należy skontaktować się z firmą Czysta Polska.





1	Zawór wylotowy pary	9	Panel sterowniczy
2	Zawór bezpieczeństwa	10	Przełącznik temperatury pary
3	Sygnalizator przepływu	11	Zawór przeciwprądowy wężownicy
4	Zawór nadciśnienia	12	Zawór zwrotny
5	Pompa zasilająca	13	Zawór odpowietrzający
6	Manometr	14	Czujnik temperatury pary
7	Przetwornik ciśnienia	15	Doprowadzenie wody
8	Presostat bezpieczeństwa	16	Przyłącze kominowe
